PCB 설계 제작 및 컨설팅 사업
(주)엘테크만의 고유한 기술로 최고의 PCB를 설계/컨설팅하고 있습니다.

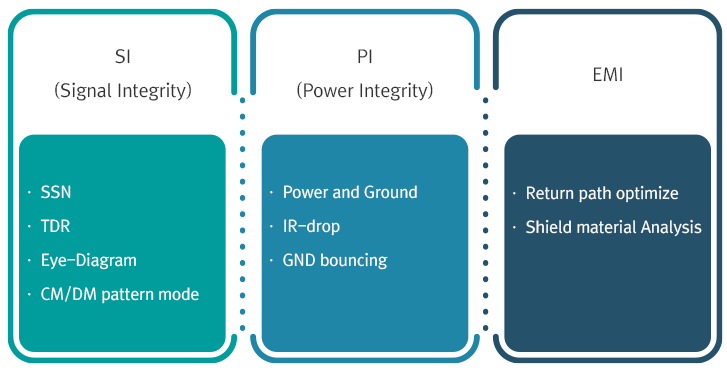

잡음에 민감한 PCB, 수십기가에 이르는 고주파 선로 설계 오작동하는 회로 수정, PCB상의 신호특성에 대한 검증이 필요할 때 전자장 해석 툴을 이용한 분석이 필요합니다.
(주)엘테크만의 고유한 기술로 최고의 PCB를 설계 컨설팅 및 고객의 요구에 최적화한 맞춤형 PCB 제작을 공급하고 있습니다.
PCB
PCB 제조 사양
| Description | Standard | Advance | Description | |
|---|---|---|---|---|
| a | Min. Trace Width | Copper Thickness + 50μm (Copper Thickness + 2mil) |
Copper Thickness |  |
| b | Min. Trace to Trace Clearance | Copper Thickness + 75μm (Copper Thickness + 3mil) |
Copper Thickness + 50μm (Copper Thickness + 2mil) |
|
| c | Min. Pad to Substrate Edge (Press Punching) |
Board Thickness + 200μm (Board Thickness + 8mil) | ||
|
Min. Pad to Substrate Edge (Routing) |
150μm (6mil) | |||
| Description | Standard | Advance | Description | |
|---|---|---|---|---|
| a | Min. Diameter of Drilling Hole | 0.20ø (8mil) | 150μm (6mil) |  |
| b | Min Diameter of Annular Ring | a +0.20ø/a + 8mil | a +0.15ø/a + 6mil | |
| c | Diameter of Finished Hole |
0.15ø (6mil) | 0.10ø (4mil) | |
|
Internal Ground / Signal Clearance |
150μm (6mil) |
100μm (4mil) | ||
| e | Min. Diameter of Blind Via(Finished) | 0.10ø (4mil) | 0.05ø (2mil) | |
| f | Min. Diameter of Blind Via(Finished) | 0.10ø (4mil) | 0.05ø (2mil) | |
| g | Max. Hole Diameter & Board Thickness for Filled Via with PSR | Diameter | Thickness | |
| h | Max. Hole Diameter & Board Thickness for Filled & Plated Via in Pad | 0.6ø (24mil) | 2.0mm (80mil) | |
| Throwing Power | Diameter | Thickness | ||
| Aspect Ratio | 0.5ø (20mil) | 2.0mmø (80mil) |
| Description | Standard | Advance | Description | |
|---|---|---|---|---|
| a | Clearance of Solder Mask to SMD Pad |
80μm (3.15mil) | 50μm (2.00mil) |  |
| b | Min, Solder Mask Web | 100μm (4.00mil) | 80μm (3.15mil) | |
| c | Clearance between Solder Mask Opening and Annular Ring |
80μm (3.15mil) | 50μm (2.00mil) | |
|
Thickness of Solder Mask |
Max 10μm (Max 0.8mil) | Max 20μm (Max 1.2mil) | ||
| e | Solder Mask Thickness on the Circuit Knee | 4μm (0.1mil) | 8μm (0.2mil) | |
| f | Legend Width | 150μm (5mil) | 125μm (4mil) |
PCB
컨설팅 사례

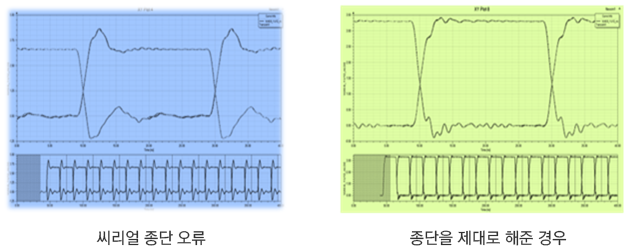

01. 데이터 버스 종단 오류 컨설팅 사례
선로의 TX,RX단 저항의 위치를 잘못 설계한 오류를 발견하고, 설계 수정한 컨설팅 사례입니다.

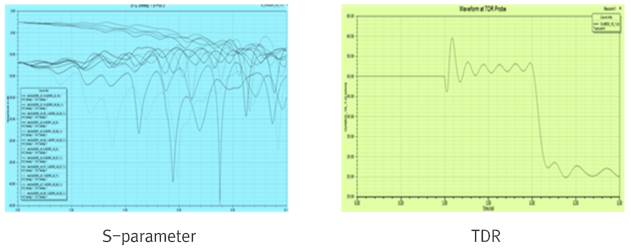

02. 선로의 유효성 검토 컨설팅 사례
선로의 전달, 반사 그리고 crosstalk 특성을 보여주는 s-parameter와 impedance 컨트롤을 위한 TDR 분석 컨설팅 사례입니다.
03. 통신선로 SI 분석 컨설팅 사례
이더넷이나 Space-wire같은 통신 선로들은 중요한 SI 분석 대상들입니다. 당사가 분석 컨설팅한 사례입니다.

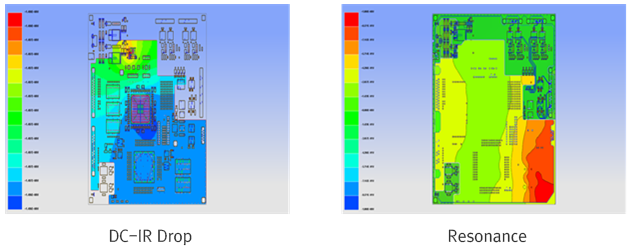

04. PI 분석 컨설팅 사례
전원 공급에 대한 PDN분석 공진 분석 등 PI 분석 컨설팅 사례입니다.
